產品介紹
雷蒙磨粉機在應用上廣泛應用于石英、重結晶、方解石、鉀長石、滑石、大理石、石灰石、白云石、瑩石、石灰、活性白土、活性炭、膨潤土、高嶺土、水泥、磷礦石、石膏、石墨、玻璃、錳礦、鈦礦、銅礦、鉻礦、耐火材料、保溫材料、煤焦、煤粉、碳黑、陶土、骨粉、鈦白粉、氧化鐵等莫氏硬度在9.3級以下,濕度在6%以下的非易燃易爆的礦產、建筑、化工、化肥等行業的300多種物料的高細制粉加工,成品粒度在60-325目(0.125毫米—0.044毫米)的范圍內,根據需要少部分物料高細度可達1000目(0.013毫米)。
工作原理

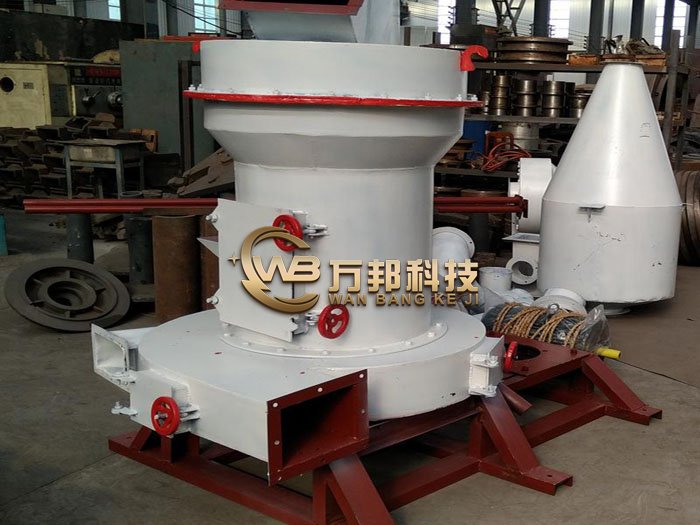

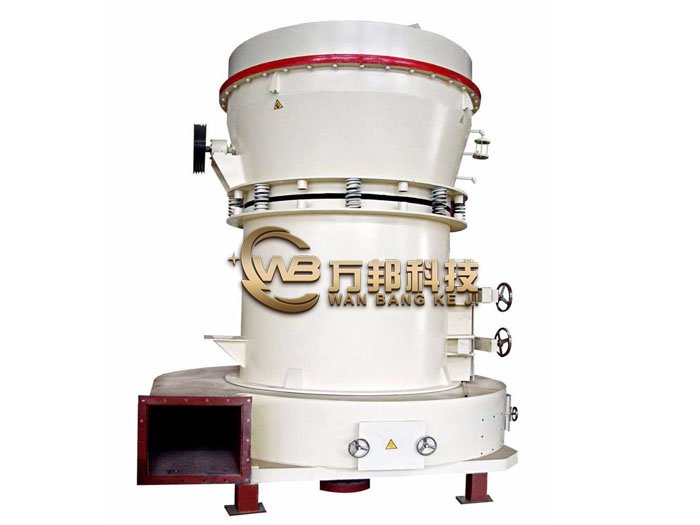

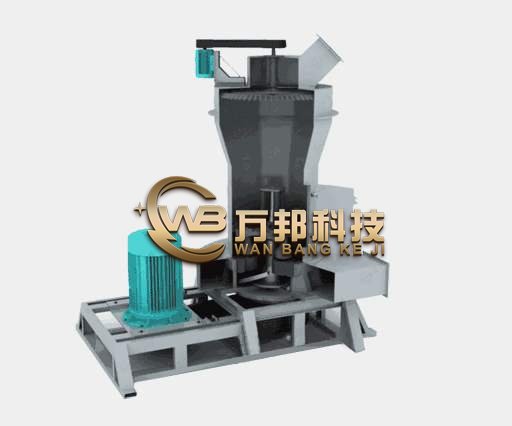

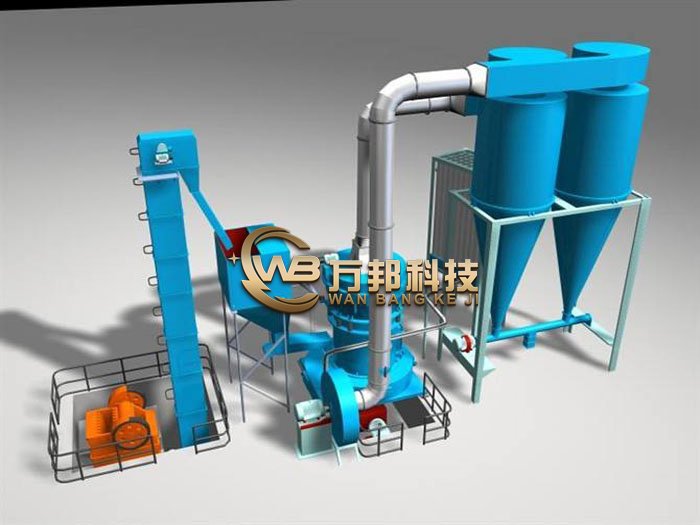

雷蒙磨粉機整機結構是由主機、分析機、管道裝置、鼓風機,根據用戶需要可以配備破碎機、提升機、電磁振動給料機、電控電機等組成。物料經粉碎到所需粒度后,由提升機將物料送至儲料斗,再經振動給料機將料均勻連續的送入主機磨室內,由于旋轉時離心力作用,磨輥向外擺動,緊壓于磨環,鏟刀鏟起物料送到磨輥與磨環之間,因磨輥的滾動而達到粉碎目的。物料研磨后的細粉隨鼓風機的循環風被帶入分析機進行分選,細度過粗的物料落回重磨,合格細粉則隨氣流進入成品旋風集粉器,經出粉管排出,即為成品。在磨室內因被磨物料中有一定的水分,研磨時生熱,水氣蒸發,以及整機各管道接口不嚴密,外界氣體被吸入,使循環氣壓增高,保證磨機在負壓狀態下工作,所增加的氣流量通過余風管排入除塵器,被凈化后排入大氣。
技術參數
型號 |
6R4525 |
5R4119 |
4R3216 |
3R/4R3015 |
3R2715 |
3R2615 |
3R2115 |
3R1510 |
參數 |
進料粒度 |
≤30 |
≤25 |
≤25 |
≤25 |
≤20 |
≤20 |
≤15 |
≤15 |
成品粒度 |
0.125-
0.044 |
0.125-
0.044 |
0.125-
0.044 |
0.125-
0.044 |
0.125-
0.044 |
0.125-
0.044 |
0.125-
0.044 |
0.125-
0.044 |
不同物料細度班產(t) |
16-120 |
8-60 |
4-45 |
3-35 |
2-28 |
1.5-20 |
1-18 |
0.5-8 |
中心軸轉速(r/min) |
82 |
105 |
130 |
160 |
160 |
160 |
180 |
280 |
磨環內徑 |
1620 |
1270 |
970 |
865 |
830 |
780 |
650 |
495 |
磨輥直徑 |
450 |
410 |
320 |
300 |
270 |
260 |
210 |
150 |
磨輥高度 |
250 |
190 |
160 |
160 |
150 |
150 |
150 |
100 |
主機電機 |
y315m-
4-132 |
y280s-
4-75 |
y225s-
4-37 |
y225m-
8-22/30 |
y225m-
8-22 |
y225s-
8-18.5 |
y200L-
8-15 |
y160m-
6-7.5 |
風機電機 |
y315m-
4-132 |
y250m-
4-75 |
y200L-
4-37 |
y180m-
4-22 |
y160L-
4-18.5 |
y160L-
4-15 |
y160m-
4-11 |
y132s-
2-5.5 |
分析器電機 |
y160m-
4-11 |
yc200-
4B-7.5 |
yc120-
4a-5.5 |
y112m-
6-2.2 |
y112m-
6-2.2 |
y112m-
6-2.2 |
y112m-
6-2.2 |
y90L-
6-1.1 |
