產品介紹

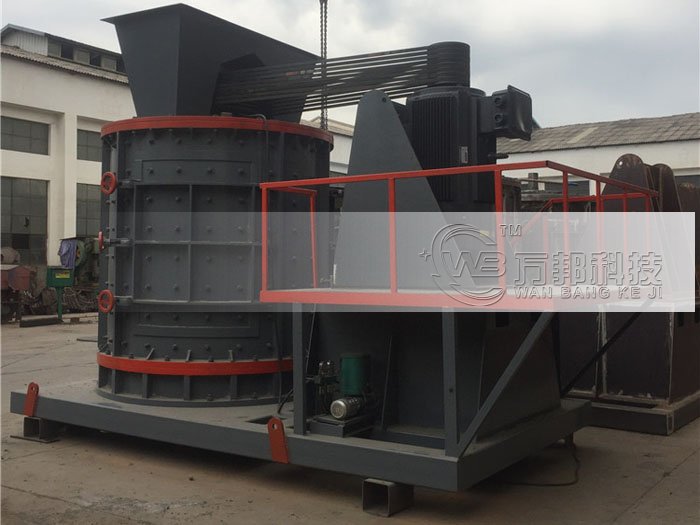

立式板錘制砂機也叫做立式數控制砂機,復合式打砂機,該機是我公司生產的一種可調速數控制砂設備,可用于石灰石、白云石、水泥熟料、鐵礦石、鉬礦石、鋁礦石、鵝卵石、磷礦石、銅礦石、燒結鎂砂、蛇紋石、生石灰、石膏、沸石、砂巖等物料的細碎加工在礦業、冶金、建材、耐材、水泥、、玻璃、化工、電力等行業中應用廣泛。在設備特點上河南萬邦機械立式制砂機分為立式板錘制砂機和立式復合制砂機兩種,在破碎結構上分為板錘和錘頭兩種可供客戶選擇。在設備特點上立式數控制砂機可采用無篩網設計通過調節電機轉速即可達到控制出料粒度的效果,實現多種制砂顆粒的不停機轉換以滿足不同建筑制砂、石料破碎加工要求。
工作原理
立式數控制砂機在設備組成上主要由機架、筒體、轉子、電機、控制柜、稀油潤滑系統等構成,通過電機與主軸皮帶連接驅動制砂機主軸旋轉,物料由進料斗落入數控制砂機破碎腔內的甩料盤上,借助甩料盤的離心力將物料拋向筒體的內壁,與安裝在內壁上的反擊板猛烈碰撞,同時物料之間互相撞擊,使之破碎或產生大量發絲裂紋,接著物料進入錐形轉子腔后,在錐形空間呈螺旋狀下落,經沖壓、擠壓,使已有裂紋的礦石進一步被破碎。物料在錐形轉子腔內受錘頭的打擊,高速運行塊料再次與反擊板碰撞,物料流相互碰撞使物料經打擊、撞擊而粉碎。通過控制柜來調整數控制砂機內部轉子的轉速,以達到相應破碎及出料效果。
技術參數
型 號 |
筒 體
內 徑
(mm) |
進 料
粒 度
(mm) |
出 料
粒 度
(mm) |
生 產
能 力
(t/h) |
電 機
功 率
(kw) |
重 量
(t) |
外 形
尺寸
(mm) |
WBLP-750B |
750 |
<100 |
<5,90% |
8-15 |
45 |
4 |
2370×1100×1300 |
WBLP-1000B |
1000 |
<120 |
<5,90% |
20-40 |
55 |
5.5 |
2680×1500×1400 |
WBLP-1250B |
1250 |
<150 |
<5,90% |
40-60 |
75-90 |
8.2 |
2970×1900×1900 |
WBLP-1500B |
1500 |
<180 |
<5,90% |
80-100 |
110-132 |
13.7 |
3400×2200×2100 |
WBLP-1750B |
1750 |
<200 |
<5,90% |
100-150 |
160-200 |
17.5 |
3800×2360×2200 |
WBLP-2000B |
2000 |
<220 |
<5,90% |
150-220 |
200-250 |
23 |
4590×2680×2300 |
設備優勢
1、破碎力度強、處理量大,和同等功率的制砂設備相比,數控制砂機的產量能夠提高30%左右,同時運行穩定成品率高;
2、該設備采用了無極變頻控制方式來實現對數控制砂機轉速的控制,能夠靈活地對控制制砂設備的出料粒度,大大提高了數控制砂機的生產效率;
3、該設備錐形破碎腔型是根據物料撞擊角度設計,采用石打石的破碎原理,直接降低了設備的使用成本,減少了易損部件的消耗,錘頭采用多級調整裝置,大大延長了錘頭的使用壽命,和同等制砂設備相比,其運行費用能夠降低40%;
4、利用電子液壓泵自動添加潤滑脂方式,降低了人工維護成本,保障了數控制砂機的高效性和穩定性;
5、操作簡單,靈活性高,可采用集中電控系統對設備進行操作,能夠?qū)崿F(xiàn)一鍵式啟動,降低設備的人工使用成本。可以和其它破碎設備配合使用,對于達到入料要求的物料,單機也可實現生產;
6、適用范圍廣泛,對于河卵石、玄武巖、花崗巖、輝綠巖、鐵礦石、石英石等高硬度的物料,數控立式制砂機也具有高效的破碎效果,成品率可達90%以上;
7、采用無篩底的設計原理,不受物料水份的影響,水份含量在30%也可以直接入料進行破碎。
