產品介紹
沖擊式制砂機也叫做立式?jīng)_擊破碎機,該機是我公司生產的新一代石料破碎設備被廣泛用于金屬和非金屬礦石,高速公路、水利水電、耐火材料、磨料、玻璃陶瓷原料、城市建筑用骨料、人工砂石以及各種冶金渣的細碎和粗磨作業,特別對中硬、特硬及磨蝕性物料如碳化硅、金剛砂、燒結鋁礬土、鎂砂等,比其他類型的破碎機更具有優越性。采石打石破碎原理研制而成的比較先進的專門用來制砂的小型設備,還具有整形功能,在運行時渦流腔內部氣流自循環,粉塵少,噪聲小,石料能形成保護底層,機身無磨損,經久耐用。設備在優勢上具有體積小,操作安裝方便,運行平穩,通過量高、粉塵少的優勢。
工作原理

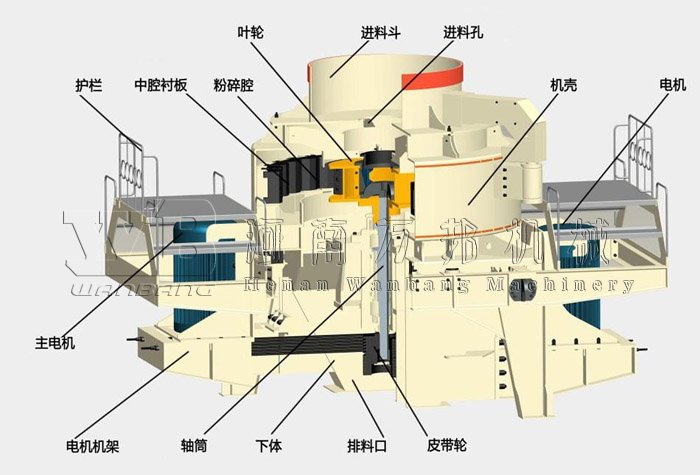

立式?jīng)_擊破碎機根據工況條件或破碎物料的不同,通過控制入料的方式,有“石打石”和“石打鐵” 兩種破碎機理。“石打石”是采用瀑布流分料系統,將來料按一定的可控量分流成兩路,一路物料自中心入料 管引入水平方向高速旋轉的葉輪內腔,另一路物料從進料斗圓周的多個溢流口落入設備內腔,進入葉輪內腔 的物料通過葉輪高速旋轉加速從三個或多個發射口拋出,與從溢流口落下的物料在葉輪圓周區域發生強烈的 自沖撞擊而形成石打石破碎。 “石打鐵”是將來料自中心入料管全部引入高速旋轉的葉輪內腔,通過葉輪高速 旋轉加速后從三個或多個發射口拋出,猛烈撞擊安裝在設備破碎腔內壁的金屬反擊板而形成石打鐵的破碎。
技術參數
型 號 |
制砂 |
整形 |
制砂 |
整形 |
電機功率 |
最大進料粒度
(mm) |
通過量
(t/h) |
HVI 0815 |
<30 |
<35 |
70-140 |
130-230 |
2×75 |
HVI 0818 |
<30 |
<35 |
80-190 |
165-283 |
2×90 |
HVI 0922 |
<35 |
<40 |
105-145 |
220-330 |
2×110 |
HVI 0926 |
<35 |
<40 |
120-190 |
240-380 |
2×132 |
HVI 1032 |
<40 |
<45 |
181-278 |
246-356 |
2×160 |
HVI 1040 |
<40 |
<45 |
262-284 |
350-440 |
2×200 |
HVI 1250 |
<45 |
<50 |
345-371 |
414-540 |
2×250 |
HVI 1263 |
<50 |
<55 |
453-498 |
521-585 |
2×315 |
性能優勢
1、深腔葉輪設計,使得整機的通過量提高30%以上,設備的產量提高。
2、軸承室稀油型和油脂型模塊化設計,作業中可根據實際的作業情況,選擇合適的潤滑方式,互換更便捷、省時。
3、組合式拋料頭,作業中只需更換磨損部分,能節省30%以上的成本支出,同時易損件選用耐磨、抗壓性強的原料,作業中的損耗小,整機的使用壽命長。
4、適應性廣,且成品粒型好、大小均勻,能為建筑、水利等行業提供優質的砂石骨料。 5、密封設計,并搭配多組除塵設備,能有效減少制砂粉塵量,為用戶打造綠色制砂環境。
