產品介紹

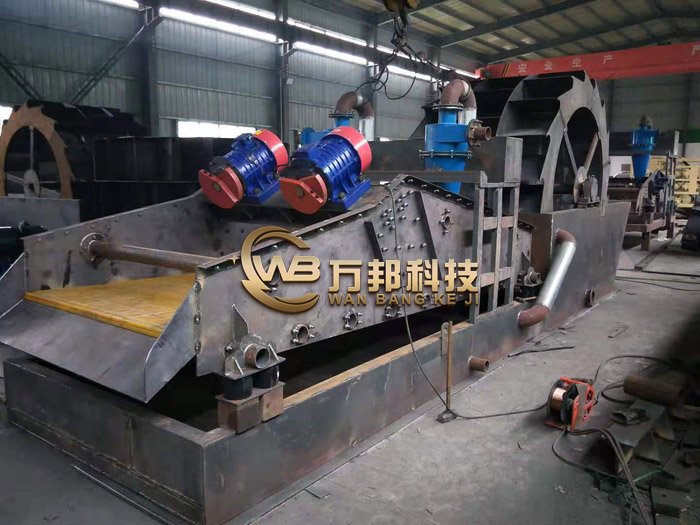

洗砂細沙回收一體機為萬邦機械生產的一種集成洗砂與洗砂回收設備為一體的機型,該機通過輪斗式洗砂機與細砂回收機的結合來滿足制砂過程中對洗砂、細砂回收工藝的要求,該機巧妙的將細沙回收機與洗砂機進行對接,結構合理,占地面積小,投資成本比兩臺設備的價格低,同時可滿足洗砂與細砂回收作業要求,相比原有生產工藝來說節省了兩臺設備之間的對接成本,同時可有效降低制砂生產線復雜度,提升作業效率。
工作原理
1、結構組成:由高壓分離器、脫水篩、葉輪分離機、減速機、真空高壓泵、清洗箱、高位返水箱、電機、振動電機等部件組成。
2、工作流程:砂水混合物進入清洗箱,由葉輪分離機進行分離,然后進入下層脫水篩做脫水處理,清洗箱溢流出的廢水(含大量細砂、泥漿、粉塵等雜質),經真空高壓泵輸送到高壓分離器中,然后離心分級濃縮后的細沙,經沉沙嘴排入脫水篩上層,清洗箱內的廢水、泥、粉塵、雜質等,通過高壓分離器溢流口,排入高位返水箱后排出,上層出成品料粗砂,下層出成品料細砂,或粗、細砂混出(可根據要求做調整)。

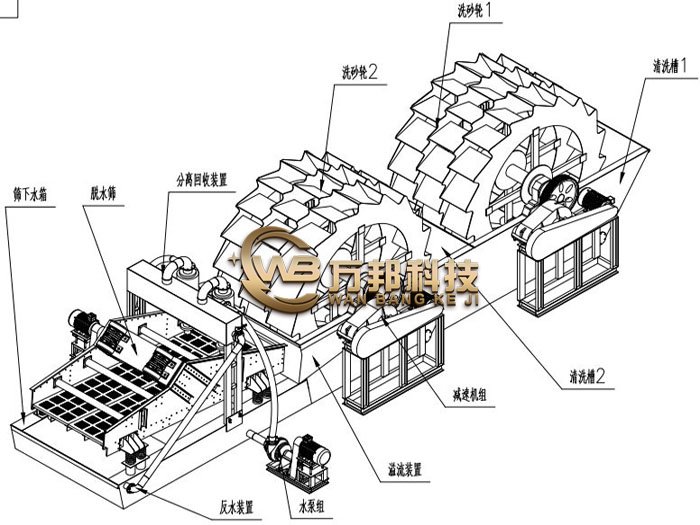

原理:經過前期處理過后的物料進入儲水槽中,洗沙輪通過電機與減速機開始轉動,將儲水槽中的物料從水中撈起并通過洗沙輪中的網孔將水與低于網孔大小的物料漏掉,將合格的物料轉移到儲水槽中,在洗沙輪的轉動過程中物料與水充分接觸,利用水帶走物料表面的雜志,是物料干凈。然后洗砂輪再重復洗沙輪的過程,對物料再進行二次清洗。然后進入脫水裝置,通過脫水裝置的振動將大量水分除掉,使物料方便儲存與運輸。對于在儲水槽中漏掉的物料經過溢流裝置進入機器末端的抽水槽,由水泵抽到分離回收裝置中進行濃縮回收,濃縮之后合格的物料再返回脫水裝置中進行脫水收集。多余的廢水雜質進入返水箱排出。
技術參數
規格型號 |
XSHJX-2630 |
XSHJX-2635 |
XSHJX-3050 |
XSHJX-3060 |
XSHJX-3070 |
配套電機(kw) |
7.5kw/臺
15kw/臺
1.5kw/臺(2) |
7.5kw/臺
18.5kw/臺
1.5kw/臺(2) |
15kw/臺
18.5kw/臺
2.2kw/臺(2) |
15kw/臺
15kw/臺(2)
2.2kw/臺(2) |
18.5kw/臺
18.5kw/臺(2)
2.2kw/臺(2) |
處理量(t/h) |
20-50 |
20-50 |
50-120 |
50-120 |
120-180 |
細砂處理量(t/h) |
1-3 |
3-8 |
3-8 |
10-18 |
12-20 |
水處理量(t/h) |
30-100 |
80-110 |
80-120 |
130-200 |
180-300 |
外形尺寸 |
5720*2125*2670 |
5720*2125*2850 |
6300*2686*2750 |
6300*2686*2900 |
6300*2686*3000 |
