產品介紹
VSI制砂機是我公司生產的一款高性能建筑骨料加工細碎設備,該機利用“石打石”“石打鐵”的原理以撞擊破碎為支持形成獨特的破碎空間,能夠為高速公路、高速鐵路、高層建筑、市政建設、水電大壩建設、混凝土攪拌站提供品質良好砂石骨料,是人工制砂和石料整形領域的優質設備。廣泛應用于水泥、各種礦石、耐火材料、金剛砂、石英石、河卵石、石灰石、方解石、玻璃原料、機制建筑石料、鋁礬土熟料以及金礦渣,對碳化硅、金剛砂、燒結鋁礬土等髙硬、特硬及耐磨蝕性物料破碎加工。

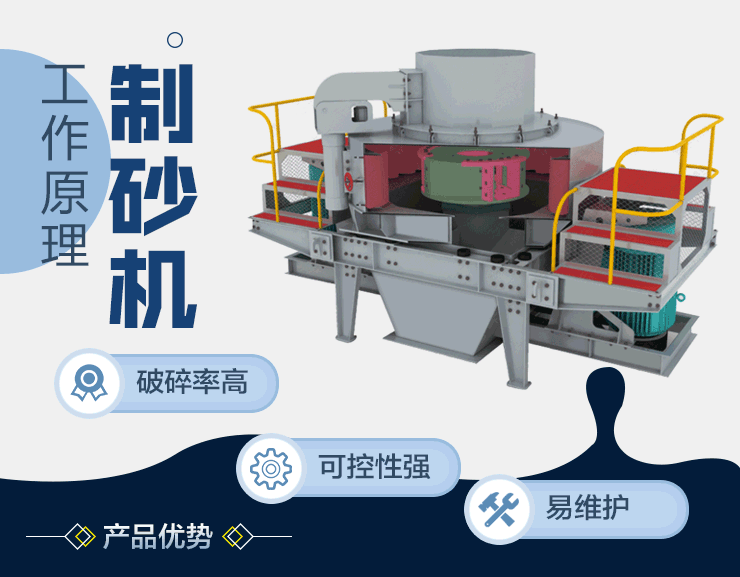

工作原理
物料落入制沙機進料斗,經中心進料孔進入高速旋轉的甩輪,在甩輪內被迅速加速,其加速度可達數十倍重力加速度,然后高速從甩輪內拋出,首先與反彈后自由下落的另一部分物料進行撞擊,然后一起沖擊到物料襯層(石打石)或反擊塊(石打鐵)上,被反彈斜向上沖擊到渦流腔的頂部,又改變其運動方向,偏轉向下運動,又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣,一塊物料在渦流破碎腔內受到兩次至多次幾率撞擊、摩擦和研磨破碎作用,被破碎的物料由下部排料口排出。

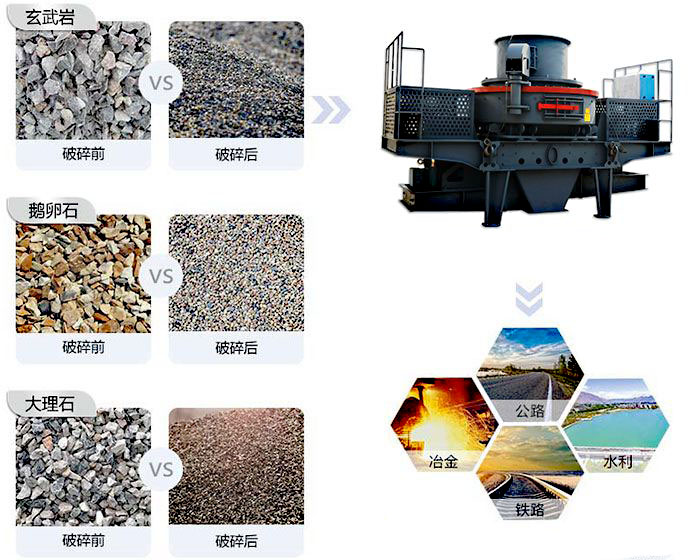

應用領域
建筑骨料、公路路面料、墊層料、瀝青混凝土和水泥混凝土骨料的生產,礦業領域的磨礦前段細碎工藝,建材、冶金、化工、礦山、耐火材料、水泥、磨料等行業的物料破碎。主要用于河卵石、山石(石灰石、花崗巖、玄武巖、輝綠巖、安山巖等)、礦石尾礦、石屑的人工制砂。
技術參數
型號 |
WBVSI-7611 |
WBVSI-8518 |
WBVSI-9526 |
WBVSI-1140 |
WBVSI-1145 |
WBVSI-1150 |
處理量
(t/h) |
瀑落與中心進料 |
120-180 |
200-260 |
300-380 |
450-520 |
500-610 |
520-650 |
全中心進料 |
60-90 |
100-130 |
150-190 |
225-260 |
245-355 |
255-365 |
最大入料尺寸
(mm) |
軟料 |
35 |
40 |
45 |
50 |
50 |
50 |
硬料 |
30 |
35 |
40 |
40 |
45 |
45 |
轉速(r/min) |
1700-1890 |
1520-1690 |
1360-1510 |
1180-1310 |
1150-1300 |
1150-1300 |
雙電機功率 |
4P 110KW |
4P 180KW |
4P 264KW |
4P 400KW |
4P 400KW |
4P 500KW |
外形尺寸(長×寬×高)(mm) |
3700×2150×2100 |
4140×2280×2425 |
4560×2447×2778 |
5100×2700×3300 |
5500×2700×3300 |
5500×2700×3300 |
電源 |
380V 50HZ |
潤滑站 |
雙油泵電機功率 |
2×0.31Kw |
安全保護 |
雙油泵互補保證供油:無油流、無油壓自動停機:水冷降溫:冬季電機加熱啟動。 |
外形尺寸
(長×寬×高)(mm) |
820×520×1270 |
油箱加熱器功率 |
2KW |
