產品介紹

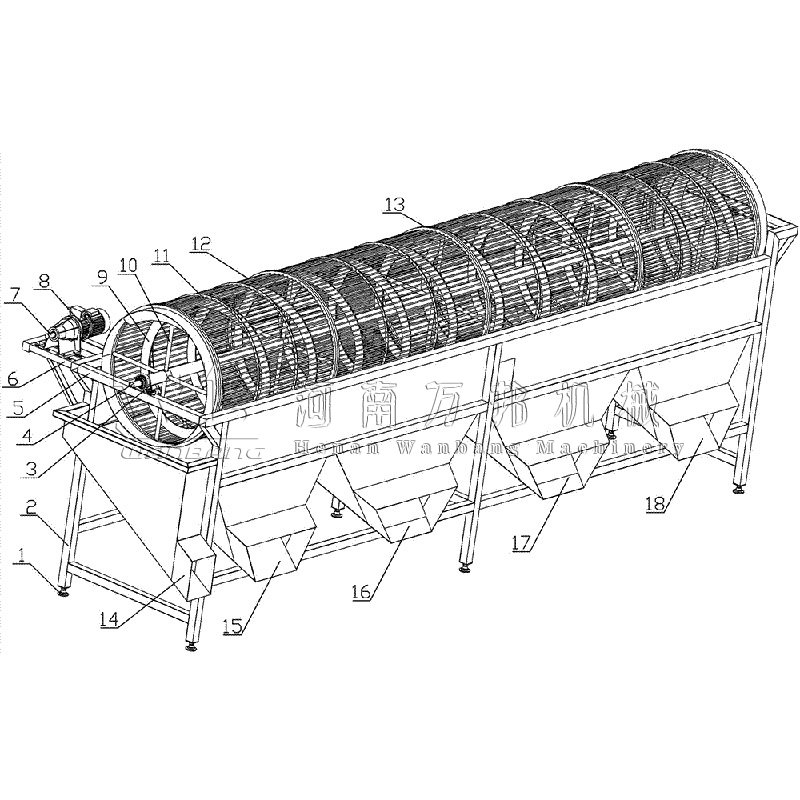

無軸滾筒篩叫無軸圓筒篩,該機是對物料大小進行分處理的篩分設備,工藝布置簡單,主要由進出料口、電機、減速機、機架、滾筒裝置等組成,可以用于化工、焦化廠、礦山、電廠、建材、冶金等行業,常用在中、細粒物料的分篩分,以提高物料的質量。滾筒篩分機采用特制篩網,篩分效率高,使用壽命長;安裝傾斜角小,篩孔不易堵塞;結構簡單,維修方便;運行平穩,噪音較低;占據空間小,便于工藝布置。河南萬邦機械無軸滾筒篩分為移動式和固定式可用于物料的多層分級或分段篩選作業,在用于垃圾、石料行業中效果突出具有維護成本低、使用便捷、分選效率高、不堵料的優勢。
工作原理
滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起,驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后,由于滾筒裝置的傾斜與轉動,使篩面上的物料翻轉與滾動,使合格物料(篩下產品)經滾筒后端底部的出料口排出,不合格的物料(篩上產品)經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動,使卡在篩孔中的物料可被彈出,防止篩孔堵塞。在物料分級效果上河南萬邦機械無軸滾筒篩采用多段或多層設計可用于不同物料粒度的分選。
技術參數
滾筒篩型號 |
滾筒篩規格 |
簡體轉速(轉/分) |
篩孔尺寸 |
進料粒度
|
產量(m³/h) |
電機功率 |
篩孔(2mm) |
篩孔(20mm) |
WBGT820 |
Φ0.8×2 |
6° |
32 |
1-20 |
網孔尺寸×2.5 |
8 |
30 |
3 |
WBGT830 |
Φ0.8×3 |
6° |
32 |
1-20 |
網孔尺寸×2.5 |
10 |
50 |
3 |
WBGT1030 |
Φ1×3 |
6° |
25 |
1-20 |
網孔尺寸×2.5 |
12 |
60 |
4 |
WBGT1040 |
Φ1×4 |
6° |
25 |
1-20 |
網孔尺寸×2.5 |
15 |
80 |
4 |
WBGT1230 |
Φ1.2×3 |
6° |
20 |
1-20 |
網孔尺寸×2.5 |
16 |
100 |
5.5 |
WBGT1240 |
Φ1.2×4 |
6° |
20 |
1-20 |
網孔尺寸×2.5 |
18 |
120 |
5.5 |
WBGT1250 |
Φ1.2×5 |
6° |
20 |
1-20 |
網孔尺寸×2.5 |
20 |
140 |
5.5 |
WBGT1530 |
Φ1.5×3 |
6° |
17 |
1-20 |
網孔尺寸×2.5 |
20 |
120 |
5.5 |
WBGT1540 |
Φ1.5×4 |
6° |
17 |
1-20 |
網孔尺寸×2.5 |
22 |
150 |
7.5 |
WBGT1550 |
Φ1.5×5 |
6° |
17 |
1-20 |
網孔尺寸×2.5 |
25 |
180 |
11 |
注:以上參數僅供參數,由于產品技術更新產生的技術參數變動恕不另行通知,以實物為準。 |
設備優勢
在使用優勢上無軸滾筒篩分機具有功率小,能耗低,筒內有自清掃裝置,篩孔不易被堵塞;占用空間小,投資成本降低、運轉平穩可靠、篩分效率高、產量大;工藝布置簡便,安裝、維護方便,操作方便等特點。同時對物料的適應能力強,粘性、濕度大、臟、雜等各種性質的物料都能篩分,進料方式多樣化,即人工方式和機械傳動,能大批量生產,中心篩網采用環狀扁鋼圈設計,耐磨性好,使用壽命長,結構簡單,維修方便。
