產品介紹

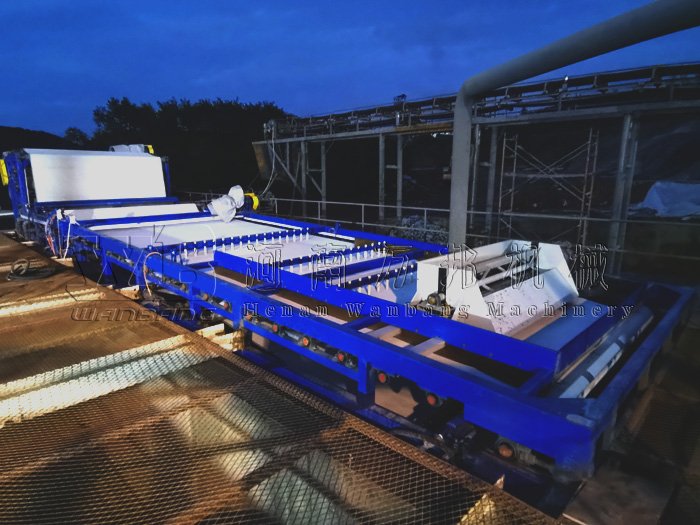

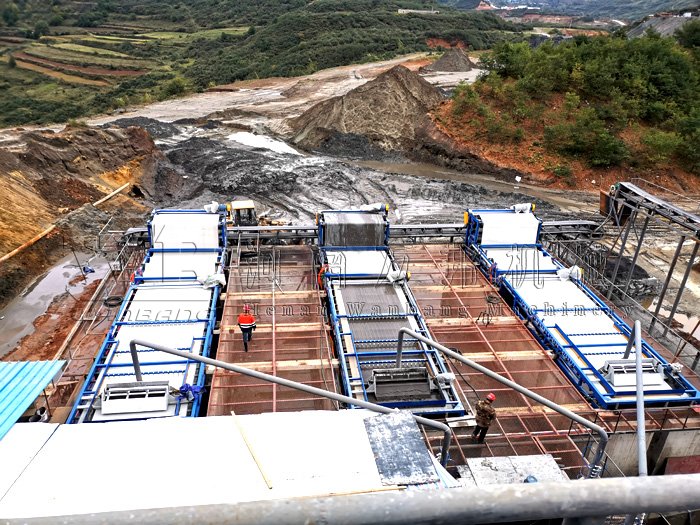

帶式壓榨過濾機是我公司生產的一種利用楔形預壓原理實現絮凝后的各種高濃縮污水處理的設備,在設備組成上該機主要由驅動裝置、機架、壓榨輥、上濾帶、下濾帶、濾帶張緊裝置、濾帶清洗裝置、卸料裝置、氣控系統、電氣控制系統等組成。產品已廣泛應用于該機適用于城市污水處理廠、制藥、電鍍、造紙、皮革、印染、冶金、化工、屠宰、食品、釀酒、洗煤及制砂等環保工程中廢水處理工序的污泥脫水,在工業生產中也可用于固液分離之場合,是環境治理和資源回收的理想設備。
工作流程

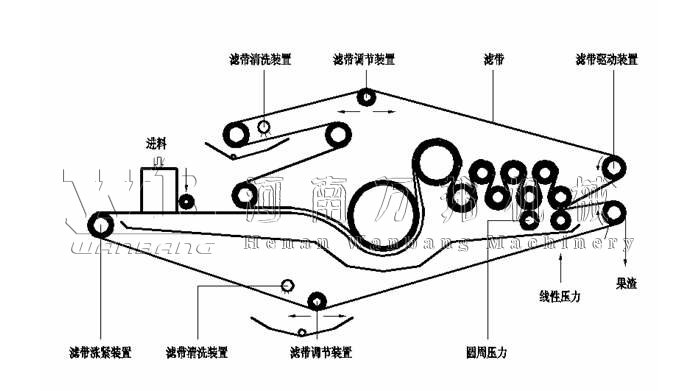

經過濃縮的污泥與一定濃度的絮凝劑在靜、動態混合器中充分混合以后,污泥中的微小固體顆粒聚凝成體積較大的絮狀團塊,同時分離出自由水,絮凝后的污泥被輸送到濃縮重力脫水的濾帶上,在重力的作用下自由水被分離,形成不流動狀態的污泥,然后夾持在上下兩條網帶之間,經過楔形預壓區、低壓區和高壓區由小到大的擠壓力、剪切力作用下,逐步擠壓污泥,以達到最大程度的泥、水分離,最后形成濾餅排出。
1、化學預處理脫水 為了提高污泥的脫水性,改良濾餅的性質,增加物料的滲透性,需對污泥進行化學處理,本機使用獨特的“水中絮凝造粒混合器”的裝置以達到化學加藥絮凝的作用,該方法不但絮凝效果好,還可節省大量藥劑,運行費用低,經濟效益十分明顯。
2、重力濃縮脫水段 污泥經布料斗均勻送入網帶,污泥隨濾帶向前運行,游離態水在自重作用下通過濾帶流入接水槽,重力脫水也可以說是高度濃縮段,主要作用是脫去污泥中的自由水,使污泥的流動性減小,為進一步擠壓做準備。
3、楔形區預壓脫水段 重力脫水后的污泥流動性幾乎完全喪失,隨著帶式壓濾機濾帶的向前運行,上下濾帶間距逐漸減少,物料開始受到輕微壓力,并隨著濾帶運行,壓力逐漸增大,楔形區的作用是延長重力脫水時間,增加絮團的擠壓穩定性,為進入壓力區做準備。
4、擠壓輥高壓脫水段 物料脫離楔形區就進入壓力區,物料在此區內受擠壓,沿濾帶運行方向壓力隨擠壓輥直徑的減少而增加,物料受到擠壓體積收縮,物料內的間隙游離水被擠出,此時,基本形成濾餅,繼續向前至壓力尾部的高壓區經過高壓后濾餅的含水量可降至最低。
在工作流程上經過濃縮后的污泥在泵站作用下被輸入帶式壓濾機混合器中,通過投藥裝置絮凝劑被按一定比例輸入混合器中與污泥進行攪拌,經過攪拌后的污泥被均勻的平鋪于壓濾帶上,通過壓濾輥的不斷驅動污泥被均勻送入重力脫水區通過T型槽利用重力作用進行一次脫水,脫水后的污泥被在經過脫水區壓制后實現最終脫水,經過脫水后的泥餅通過輸送帶或直接卸出主機完成壓濾過程,在壓濾帶的循環過程中帶面在高壓自動噴淋裝置的作用下實現清洗和循環運行實現帶式壓濾機的連續壓濾、連續排料。
技術參數
技術參數
|
機型
|
WBDL-1000
|
WBDL-1500
|
WBDL-2000
|
WBDL-2500
|
WBDL-3000
|
WBDL-3500
|
功率(KW)
|
主機
|
2.2
|
3
|
4
|
5.5
|
7.5
|
7.5
|
成套
|
11
|
13
|
17
|
19
|
22
|
25
|
濾帶寬度(MM)
|
1000
|
1500
|
2000
|
2500
|
3000
|
3500
|
處理量(M3/HR)
|
6~11
|
8~16
|
12~23
|
16~28
|
19~33
|
22~41
|
外形尺寸
|
長(MM)
|
5200
|
5400
|
5500
|
5600
|
5600
|
5650
|
寬(MM)
|
1650
|
1900
|
2380
|
2900
|
3400
|
3900
|
高(MM)
|
1950
|
2100
|
2150
|
2200
|
2300
|
2350
|
機型重量(KG)
|
3200
|
4200
|
6500
|
7500
|
9000
|
10000
|
